 Fabrication borne d'arcade

Aller en bas
+9
warriors 33
Piranahman
cyberguile
Francklin29
DrRotule
ichigobankai
boolga
Det's
Mahht
13 participants
Aller à la page : 1, 2, 3, 4, 5  Suivant
AuteurMessage
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 11:39

Ca fait pas mal d'année que je reve d'une borne d'arcade, mais les prix m'ont bien souvent refroidis, alors, étant bricoleur à mes heures perdues, je me suis dis "et pourquoi ne pas la faire soi-même?"

J'ai dégoté ce "tuto" assez bien foutu http://www.apres-le-taf.com/?page=borne_arcade1

J'ai récuperé le PC (un bon vieux Celeron 2 ghz sera bien suffisant pour faire tourner des jeux 8/16/32 bits), ainsi qu'un ecran plat (pas envie de m'emmerder avec un cathodique, surtout à cause du poids) de 17 pouces, c'est un peu leger en taille, mais pour commencer, on verra pour un 20 / 21 pouces plus tard.

J'ai acheté les joysticks et boutons chez STARCAB http://www.starcab.net/index.php specialiste borne d'arcade à Toulouse trés sympa et pas cher (j'ai du payer 75€ pour les joy, les boutons, et l'interface clavier)

La fameuse interface clavier c'est ca http://www.starcab.net/product_info.php?cPath=35_282&products_id=950 et ca permet de s'épargner la partie "hack du clavier" bien chiante.

Pour le moment le projet est en stand-by, car je dois demenager d'ici à novembre, mais je ne manquerais pas de vous tenir au courant de l'avancée des choses !

PS, je vous invite à jeter un oeil au site www.apres-le-taf.com , ce type est dingue, mais il touche sa bille le bougre !

Revenir en haut Aller en bas
Det's
Alis (Phantasy Star)



Score : 702
Date d'inscription : 30/01/2011
Age : 35
Localisation : belgique

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 12:14

on est plusieurs sur le forum à avoir des bornes en standby Razz
moi j’attends que mon pote menuisier trouve quelques heures à perdre sur mes panneaux d'mdf tout le reste est prêt^^
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 12:17

tu bosses sur quel genre de bois ?


Dernière édition par Mahht le Mar 7 Aoû - 13:39, édité 1 fois
Revenir en haut Aller en bas
Det's
Alis (Phantasy Star)



Score : 702
Date d'inscription : 30/01/2011
Age : 35
Localisation : belgique

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 12:18

panneaux en MDF
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 12:28

je pensais me tourner vers de l'agglo 19mm, mais je vais étudier ca alors....
Revenir en haut Aller en bas
boolga
Alex Kidd (Alex Kidd)
boolga


Score : 2248
Date d'inscription : 09/12/2009
Age : 40
Localisation : tours

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 13:14

je suis aussi sur un projet de borne mais sur une base de xbox Smile
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 13:17

j'y ai pas mal pensé à la xbox, mais le peu de jeu typé arcade m'a refroidit, mais je pense que tu veux utiliser la box comme station d'accueil emulateur non ?

Bon courage pour le hack de la manette en tout cas !

Perso, avec Mame32, j'ai du choper 150 roms fonctionnant correctement en 3/4 jours, et il en reste un paquet encore !
Revenir en haut Aller en bas
Det's
Alis (Phantasy Star)



Score : 702
Date d'inscription : 30/01/2011
Age : 35
Localisation : belgique

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 13:22

Mahht a écrit:
je pensais me tourner vers de l'agglo 19mm, mais je vais étudier ca alors....
l'avantage du mdf, c'est que les tranche ont la même allure que les faces, et ça rend nickel quand c'est peint
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 13:27

Pas faux, je regardais aussi les plaques pour plancher, vraiment pas cher, genre 8/9€ la dalle, mais la finition risque de demander pas mal de taf....
Revenir en haut Aller en bas
boolga
Alex Kidd (Alex Kidd)
boolga


Score : 2248
Date d'inscription : 09/12/2009
Age : 40
Localisation : tours

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 13:33

ma xbox est deja flashé j ai environ 2000 jeux dessus ^^
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 13:39

alors ca devrait le faire Smile
reste juste à depouiller 2 pads et tater du fer à souder !


Dernière édition par Mahht le Mar 7 Aoû - 16:45, édité 1 fois
Revenir en haut Aller en bas
boolga
Alex Kidd (Alex Kidd)
boolga


Score : 2248
Date d'inscription : 09/12/2009
Age : 40
Localisation : tours

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 14:38

oui je recup un peux tous le matos necessaire et quand j aurais tout j attaquerais l assemblage

pour l instant j ai la console l ecran et le mdf pour le meuble
me reste a choper de quoi faire le panel et un bon vieux home cinema pour le son
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 14:49

Pour le panel, tu peux commander chez Starcab, ils sont tres pro.

Perso pour le son, vu les jeux qui vont tourner dessus, un bon vieux 2.1 de PC fera l'affaire....
Revenir en haut Aller en bas
boolga
Alex Kidd (Alex Kidd)
boolga


Score : 2248
Date d'inscription : 09/12/2009
Age : 40
Localisation : tours

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 15:16

faudrais aussi que je chope des plans pour le meuble si tu as ça sous la main sa m interesse Wink
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 16:42

Ca bizzarement, c'est pas le plus simple à trouver sur le net....

https://2img.net/r/ihimg/photo/my-images/141/untitled2tq8.gif/
http://www.borne-arcade.com/index.php/2010/03/plans-fabriquer-borne-arcade-mame/
http://arcadenes.centerblog.net/3.html?ii=1#

Voila vite-fait qq liens, mais perso j'ai pris un bloc de feuilles, un crayon, et de temps en temps je griffonne qq plans, les mesures pour pouvoir jouer debout, que les joysticks et boutons ne soient pas trop bas, etc etc....mine de rien, c'est une etape assez longue, parce que quand tu vois le prix du bois, même de vulgaires plaques plancher, vaut mieux pas se rater !

Ca c'est un petit lien bonus vers des stickers SEGA, j'ai deja commandé chez eux pour la moto, ca douille un peu mais le produit est de bonne qualité

http://www.autocollant-tuning.com/s-auto/915-sticker-sega.html
Revenir en haut Aller en bas
ichigobankai
Alex Kidd (Alex Kidd)
ichigobankai


Score : 7174
Date d'inscription : 26/08/2009
Age : 44
Localisation : Near Angers ^^

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 18:04

Pour le meuble, vous pouvez essayer de regarder autour de chez vous via leboncoin ou des pros pour recuperer une borne HS (juste pour la carcasse donc). Ca peut se négocier entre 25 et 50€ (normalement, et jusqu' à ~100€ ca peut etre pas mal quand on voit le prix du bois etc)
Collez-y une TV avec un hack peritel et c'est parti mon kiki ^^

sur arcade system (un forum typé arcade) une personne veut faire presque la même chose que vous (sauf qu'il vue ten faire une vraie borne jamma). http://arcade-system.actifforum.com/t14018p30-helpcreer-sa-borne-oui-mais-comment#169982

Sur le forum de Gamoover (oui encore un autre forum ^^),
il y a pas mal de gens faisant des bornes mame ou jamma soit en partant de rien soit avec une borne de recup.
il y a également des sujets interessants sur la peinture, câblage, t-molding etc.
http://www.gamoover.net/Forums/index.php?PHPSESSID=d3e104b9c01c76d2af2194710d4ab796&board=23.0
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 7 Aoû - 20:29

Merci pour les infos Ichigo !

pour ma part, je suis allé chercher le bois tout à l'heure, 15€ la plaque d'agglo en 250X125, epaisseur 18mm...chez Leroy Merlin.

Parce que chez Casto, y'a tout ce qui faut, mais sur les prix, ils se touchent un peu...
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mer 8 Aoû - 22:21

Allez, premiers échantillons de matos arrivés ! Semaine prochaine, je paufine les plans et en avant ! ca doit faire 10 ans que j'ai pas manipulé une scie circulaire, ca promet Smile

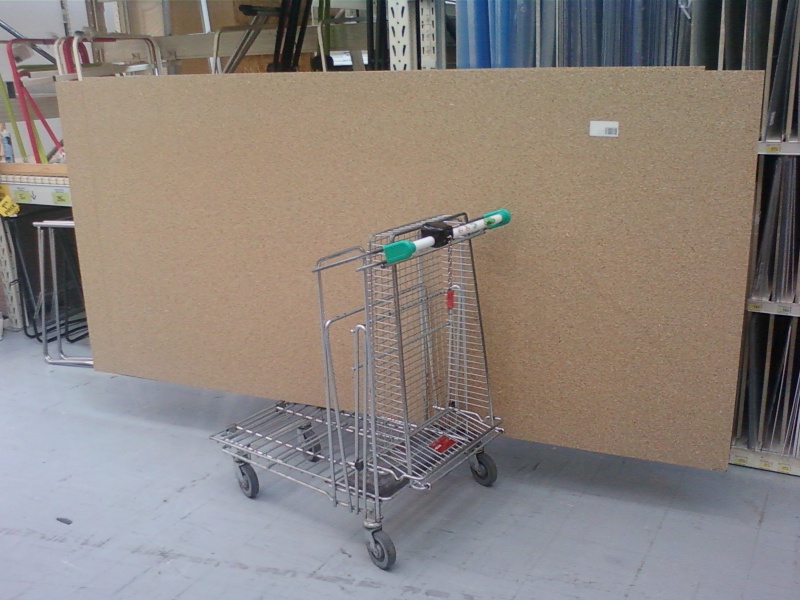

Panneau d'agglo 2.50m x 1.25m, 15€ pièce...

Fabrication borne d'arcade Photo-10

Interface clavier + 1 joystick + 5 boutons + 1m de cable, 35€....

Fabrication borne d'arcade Photo-11
Revenir en haut Aller en bas
boolga
Alex Kidd (Alex Kidd)
boolga


Score : 2248
Date d'inscription : 09/12/2009
Age : 40
Localisation : tours

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Jeu 9 Aoû - 9:45

tu te fais une borne pour un seul joueur ?
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Jeu 9 Aoû - 10:06

Non 2 , avec panels 3 boutons par joueur, mais j'ai commandé la moitié maintenant, surtout pour avoir des pieces me permettant d'assurer les mesures de decoupe du control panel, et vu le taf que j'ai (découpe du bois, assemblage, peinture.....) je passe ma deuxieme commande courant septembre, j'essaie d'y aller progressivement...et je garde un petit budget SMS quand même Smile
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Lun 13 Aoû - 13:15

petite mise à jour, avec detail des depenses jusqu'ici

Agglo 18mm, 250x125, 15.11€ x2 = 30.22€
Tasseaux 27x20 (la botte de huit) + pate à bois + vis =18.50€
Joysticks x2 + boutons x12 + interface clavier + cable = 65.14€
PC + ecran LCD 17" = gratos (mon ancien PC)

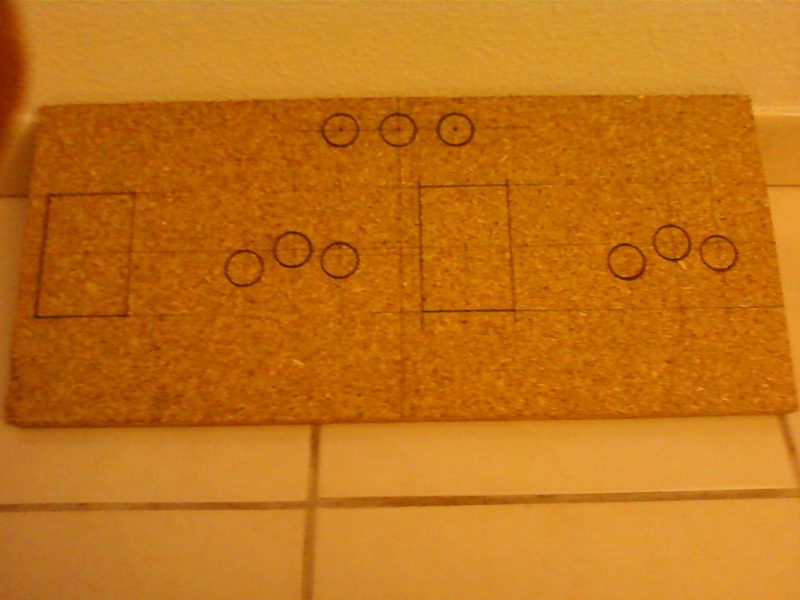

J'ai commencé qq découpes, mais il m'en reste à faire mercredi, je posterai une tof de la carcasse en cours de montage, mais je pense que samedi ca devrait avoir prit forme Smile

Les frais restants

Peinture + appret = ca risque de piquer, ca coute une blinde la peinture,disons 40€
Vitre plexi pour l'ecran (mais j'hesite encore) = 8€
deco diverse (stickers, champ de couleur) = 40€, mais ca reste à confimer
d'ailleurs pour la deco, j'aime bien ca http://www.scrapmalin.com/stickers/produit-119288-stickers-gamer-area.html
Marquee (avec neon ou ampoule basse conso, douille, interrupteur etc) 20/25€
materiels divers (grilles d'aeration, interrupteur pour l'UC) 15/20€
systeme audio = bah entre 5 et 40€, tout depend de ce que je trouverai, mais je pense commencer avec une paire d'enceintes PC, voir un 2.1 avec un petit caisson integré à hauteur de genou.

Budget global environ 187€ sans les HP.
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Lun 13 Aoû - 20:20

Ca avance Smile

Fabrication borne d'arcade Photo-12

Pour répondre à Boolga :

hauteur 1.80m
largeur 60cm (mais c'est vraiment le minimum, je te conseille de tabler sur 70 plutôt)
profondeur au pied 60, profondeur au niveau du control panel, 70
Control panel 25cm de profondeur
profondeur en haut 50cm

l'inclinaison de la plaque "support-écran" reste à définir


Dernière édition par Mahht le Mar 14 Aoû - 13:48, édité 2 fois
Revenir en haut Aller en bas
DrRotule
Admin
DrRotule


Score : 26982
Date d'inscription : 11/06/2009
Age : 44
Localisation : Lille

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Lun 13 Aoû - 20:41

ca prend forme!
Revenir en haut Aller en bas
http://www.mastersystem-france.com
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Lun 13 Aoû - 21:03

lentement mais surement Smile

par contre je pense attaquer la partie cablage du control panel prochainement, là on va s'marrer !

Deja, le reperage....

Fabrication borne d'arcade Photo-13

le reste, on verra mercredi
Revenir en haut Aller en bas
Mahht
La Schtroumpfette (Smurfs 2)
Mahht


Score : 801
Date d'inscription : 11/08/2010
Age : 42
Localisation : Toulouse

Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1Mar 14 Aoû - 15:50

petit up avec les achats du jour,

1l de peinture noir brillant + 0.5l de sous-couche, marque Casto, 30€ !!!!!!!!!!!!!!!

et le pire, c'est que je penser qu'il va me falloir 1 bon litre de peinture en plus, sois 20€ supplémentaire.

Les prix de la peinture sont tout simplement délirant, les 2.5l de peinture de marque atteignent jusqu'à 75€

Je vais solliciter vos avis pour la déco, voici qq liens de stickers restant dans l'esprit.

Celui là devrait plaire à tout le monde !
Fabrication borne d'arcade 11279410

Celui là est assez mignon aussi
Fabrication borne d'arcade 11281210

Space invaders, un classique
Fabrication borne d'arcade 64070_10

et enfin celui là, qui permettrait de decorer la partie haute (economie de marquee+eclairage) et les panneaux lateraux
Fabrication borne d'arcade 11928810
Revenir en haut Aller en bas
Contenu sponsorisé





Fabrication borne d'arcade Empty
MessageSujet: Re: Fabrication borne d'arcade   Fabrication borne d'arcade Icon_minitime1

Revenir en haut Aller en bas

Fabrication borne d'arcade
Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» borne d'arcade shinobi
» xbox borne d arcade
» Borne MasterSystem
» [vds] Borne HD / LCD 27p / Panel 2p metal
» Don borne multi games

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Master System France :: Communauté :: Tout ce qui n'est pas Master System-
Sauter vers:
