Nouveau PCB SMS

Sujet: Nouveau PCB SMS Sam 26 Sep 2015 - 13:23

Certains l'on déjà vu sur UC, mais j'ai refait un PCB SMS "pour les nuls" ^^
(cad "facile" à souder)
Je vais mettre en prévente ce PCB d'ici qq jours.

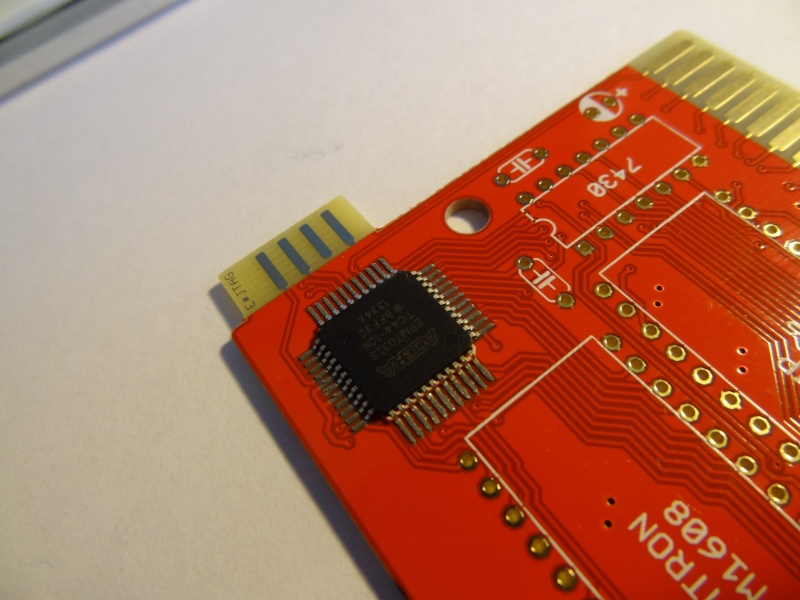

Le proto :

(avec et sans fram. La fram est une version SOIC montée sur un adaptateur soic > dip, car je n'ai pas encore recu les FRAM en dip)

Il sera avec le mapper préssoudé/programmé, le 7430 et les condensateurs nécessaires.
Restera à charge, coque cartouche, EPROM et FRAM (si le jeu le nécessite bien évidemment, c'est une sauvegarde sans pile)

Référence des eeproms (flash) compatibles :
en 128ko : 29F010, 39SF010
en 256ko : 29F020, 39SF020
en 512ko : 29F040, 39SF040
pour savoir si une référence d'eeprom est compatible, basez-vous sur le pinout d'une eeprom de la série 29F010/020/040.
Non compatible avec les eproms UV type 27C

Pour la partie sauvegarde :
- Ramtron FM1608 (en dip 28)

La mapper peut manipuler au max 512ko.
(je l'ai volontairement limité)

Je n'ai pas encore défini complètement le prix unitaire, mais devrait tourner aux alentours de 5€.

Sujet: Re: Nouveau PCB SMS Sam 26 Sep 2015 - 13:41

Wahou...J'ai trop pas le niveau!!!
J'ai l'impression que tu parle en chinois...J'entrave que dalle!!!
Pourtant ça a l'air super intéressant Sad

Sujet: Re: Nouveau PCB SMS Sam 26 Sep 2015 - 15:09

Tu choisi vraiment le mauvais moment pour les mettre en vente, j'economise pour le Nepal en Novembre Razz

C'est toi qui les flash les mapper?

Sujet: Re: Nouveau PCB SMS Sam 26 Sep 2015 - 15:13

Il nous resterait qu'à choper des coques vierges made in china et on n'aurait plus aucun jeu à vampiriser pour les cartmods du coup...

Classe, bien joué. Wink

Sujet: Re: Nouveau PCB SMS Sam 26 Sep 2015 - 15:13

Les eprom flash ca s'efface avec notre programmateur? Elles sont bien cheros par rapport a celle avec fenetre.

Sujet: Re: Nouveau PCB SMS Sam 26 Sep 2015 - 16:07

Dans l'ordre :
- le mapper sera déjà programmé/vérifié par mes soins. Le connecteur pour le programmer sera différent de celui du proto, pour ne pas avoir a souder quoi que ce soit (pas de trace de soudure/connecteur coupé).
- les eproms flash sont "plus cheres", car s'effacent électriquement et sont insensibles aux UVs contrairement aux vieilles eproms de la série 27C. Pour le prix tout dépend d'où vous les acheter ; Chez Microchip, avec une adresse mail pro, on peut avoir des samples gratuits... donc là ca coute 0€.

De toute facon il faut acheter les composants en chine et surtout pas ailleurs.
(La fram coute ~1€ et la 39SF040 <0,5€.)
A moins d'aimer se faire fourrer comme une dinde Razz

Sujet: Re: Nouveau PCB SMS Dim 11 Oct 2015 - 17:32

Je dois recevoir les nouveaux pcb SMS en debut de semaine prochaine.
Après un petit test pour vérifier que tout fonctionne, je lancerai les pré-commandes
(faudra ~2/3 semaines entre la fabrication et surtout la réception des composants)

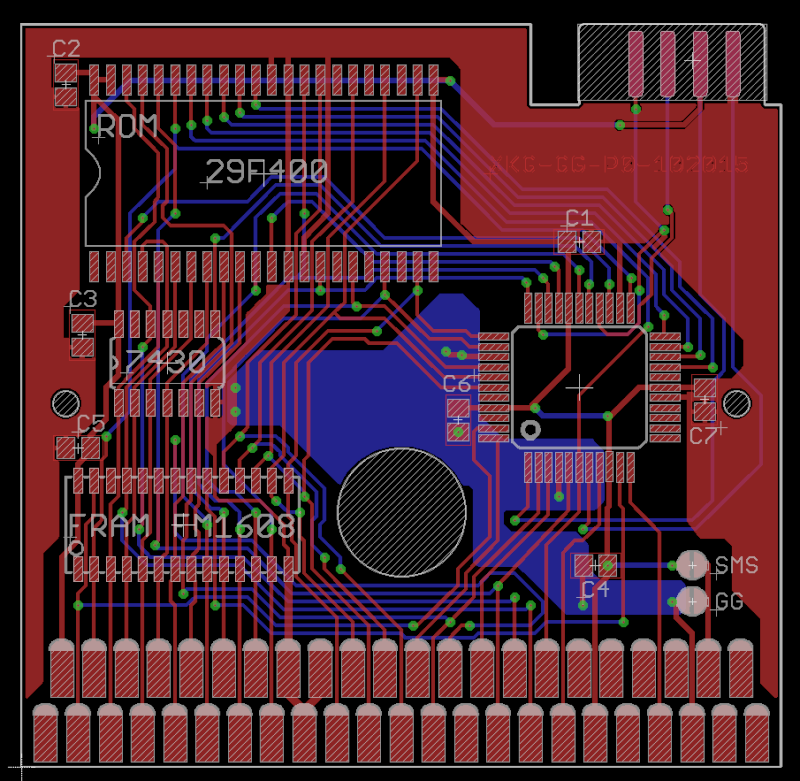

Mais avant ca, petit bricolage du dimanche !

Je vous laisser deviner pour quelle console c'est Wink

Sujet: Re: Nouveau PCB SMS Dim 11 Oct 2015 - 20:24

Sujet: Re: Nouveau PCB SMS Lun 12 Oct 2015 - 10:40

Sympa pour vos projets

Sujet: Re: Nouveau PCB SMS Lun 12 Oct 2015 - 21:34

ichigobankai a écrit:: Je dois recevoir les nouveaux pcb SMS en debut de semaine prochaine.
Après un petit test pour vérifier que tout fonctionne, je lancerai les pré-commandes
(faudra ~2/3 semaines entre la fabrication et surtout la réception des composants

Mais avant ca, petit bricolage du dimanche !

Je vous laisser deviner pour quelle console c'est

Excellent ichigo ! Et pour la GG c'est cool aussi ;)sinon tu dis que tu limites tes mappers a 512ko, tu peux dire pourquoi ? La rareté de ces jeux peut-être ?

Sujet: Re: Nouveau PCB SMS Lun 12 Oct 2015 - 22:29

pour 2 trucs : 99% des jeux font 512k au max et après une discution avec mon bon vieux Vingazole, vu que nos jeux en cours de dev sont/seront étalés sur 1mo et qu'on n'en veut pas de repro... (meme si il y aura en plus d'autres "protections")

Sujet: Re: Nouveau PCB SMS Lun 12 Oct 2015 - 22:41

SI vous jeux sont a un bon prix, personne s'embetera a faire des repros je pense. On est sur Master System, c'est pas l'anarchie comme pour la MD ou SNES.

Sujet: Re: Nouveau PCB SMS Lun 12 Oct 2015 - 23:09

ichigobankai a écrit:: pour 2 trucs : 99% des jeux font 512k au max et après une discution avec mon bon vieux Vingazole, vu que nos jeux en cours de dev sont/seront étalés sur 1mo et qu'on n'en veut pas de repro... (meme si il y aura en plus d'autres "protections")

Ok merci je comprends mieux. a voir sf2 sur sms ou en conversion sur gg ...

Sujet: Re: Nouveau PCB SMS Mar 13 Oct 2015 - 0:38

pas sur que tu perdes grand chose pour SF2 de toute facon ^^
j'ai testé virtua fighter animation sur un de mes pcb "non bridé", c'est sympa mais sans plus.
SF2 avec ses gros sprites doit clignoter a mort et etre limite jouable...
Y'a sonic blast aussi en 1mo, pas essayé non plus mais il m'a l'air tellement moche que j'en ai meme pas envie...

après y'a toujours les everdrive & cie !

Sujet: Re: Nouveau PCB SMS Mar 13 Oct 2015 - 8:17

Les tests de sf2 sont pas si mauvais...

Sujet: Re: Nouveau PCB SMS Mar 13 Oct 2015 - 19:10

Baaa oui, ce serait sympa de les proposer, tu casses un peu l'ambiance là.

comme dit Revo (qui en propose), on est pas sur Nintendo, je pense même pas que tu auras plus d'une dizaine de demande, et ça ferait plaisir au peu de monde qui en voudrait.

Smile

Sujet: Re: Nouveau PCB SMS Mar 13 Oct 2015 - 20:04

M'enfout, j'fais ce que je veux Razz

bon sinon j'ai recu mes protos finalisés et mon stencil (un pochoir).
Du coup la prod ± industrialisée est quasi prête ^^

Le pochoir pour appliquer la pate au bon endroit. Avec plusieurs type d'empreintes.

Le nouveau PCB !
Le mapper va être programmé via le connecteur sur le coté, comme ca pas de trace de soudure et facile à mettre en œuvre.

Mise en place de la pate à braser et du CPLD (l'équivalent du mapper SEGA)

Une fois complètement assemblé ca sera comme ca (avec la save)

Sujet: Re: Nouveau PCB SMS Mar 13 Oct 2015 - 21:44

Tu as raison de garder Sf2 caché, sous haute protection, quelqu'un pourrait le vendre 50 000 E. Laughing

Sujet: Re: Nouveau PCB SMS Mar 13 Oct 2015 - 22:41

Comme je l'ai marqué c'est aussi (surtout) que nos devs avec Vingazole sont/vont être sur 1mo (pour Lost raider du moins pour sûr et certainement d'autres) et je ne veux pas non plus me foutre une balle dans le pied en mettant en circulation de quoi les modder facilement Wink

Si certains ont des demandes "spécifiques" (pour mettre une de leur trad ou autre), ils pourront toujours me demander en MP.
Ca sera traité au cas par cas.

Sinon, ca marche sans souci !

-

-

J'ouvrirai les ventes de ces pcb le weekend prochain.
ils seront à 4,5€ / pièce, mais sans composants (juste le pcb + le mapper soudé & programmé)

Sujet: Re: Nouveau PCB SMS Mar 13 Oct 2015 - 23:04

Tu peux faire des reductions pour les grosses commande? Il m'en faudrait une 100aine pour commencer mais bon de toute facon c'est un peu mort avec mon depart...

Sujet: Re: Nouveau PCB SMS Mer 14 Oct 2015 - 10:30

A ce prix là, je ne peux pas trop faire de reduc, a moins de m'en commander ~500...pour gratter 0,33€/pcb.
Le pcb et le cpld ont des couts quasi incompressibles à mon échelle, a moins d'en faire/acheter de tres grosses quantités (>1000 pieces de chaque et là on pourrait avoir du 3 ou 3,5€/piece )

pour le prix je me suis basé sur 250 exemplaires (et je gagne ~1,50€ / pcb pas de quoi acheter une porsche donc.)
