Réparation d'une borne européenne Multi games

Salut à tous,

Pour ceux qui n'auraient pas suivi l'actu du forum ces derniers jours, je viens de faire l'acquisition d'une borne européenne Multi games qui m'a généreusement été cédé par le Doc en personne...la classe
Merci encore au passage Doc

Voila la bête :



Alors...Avant de commencer je tiens à dire que je n'y connais strictement rien en arcade et que par conséquent, je risque de dire quelques bêtises ne connaissant pas vraiment mon sujet.
Ce topic à pour but de vous montré et de partager l'évolution des mes réflections et des réparations sur la borne afin d'avoir vos avis et vos idées qui me seront certainement d'une grande utilité vu mon ignorance sur le sujet.
Je me suis déjà inscrit sur un forum spécialisé dans le domaine pour commencer à glaner des infos sur les solutions envisageables et les alternatives possibles.
En sachant que mon kiff serait de la garder d'origine autant que possible

Bon parlons de la bête...Elle n'est malheureusement pas en état de marche car le CRT est cassé à la base (au niveau du canon à électron si j'ai bien compris ma leçon). Je pense qu'une réparation est inenvisageable et que je vais devoir tout simplement remplacer l'écran.

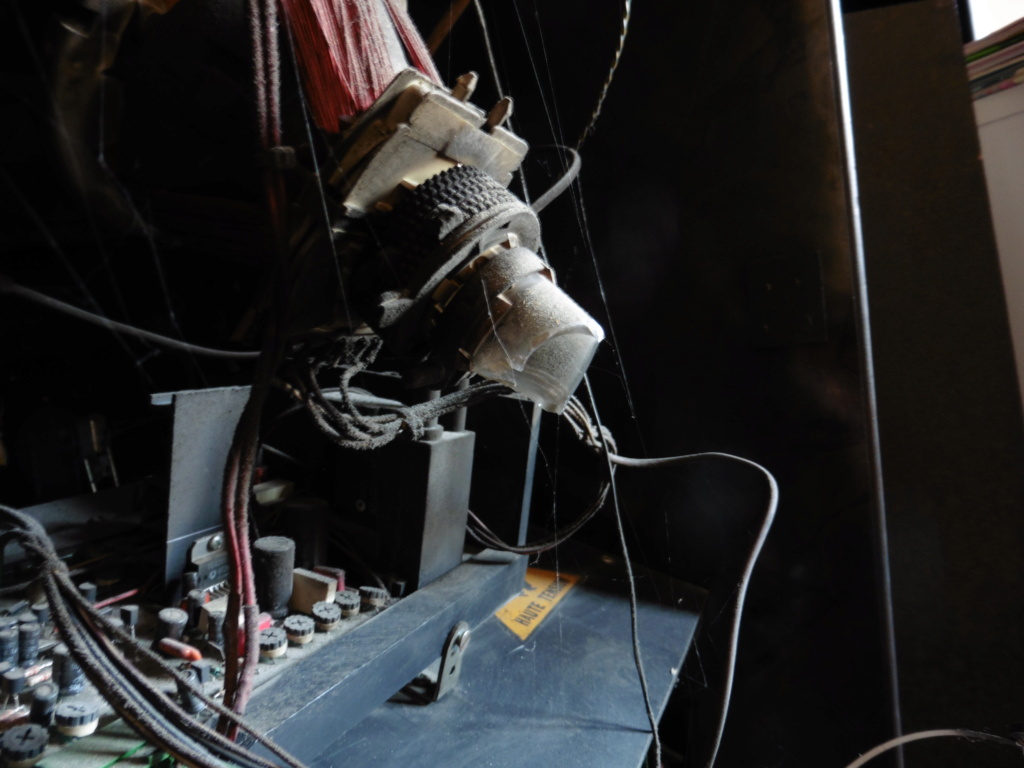

Voilà une photo des dégâts :





Oui oui...là c'est bien cassé

Le tube en question est un 20 pouces Videocolor A51-427X :



A partir de là il y a plusieurs solutions.
-Soit 'c'est réparable (mais ça me paraît invraisemblable).
-Soit je trouve un CRT de la même référence (ça m'a l'air un peu compliqué, à voir sur les forum spécialisé)
-Soit je remplace l'écran par un cathodique tv ou ordinateur du même diamètre, mais il faut voir si je peux garder la même platine ou si je dois la changer par celle de l'écran de remplacement).
-Soit je remplace par un LCD mais là c'est vraiment si il n'y a pas d'autres solutions dans mes moyens parce que les coins carrés et l'écran plat ça ne m'emballe pas du tout...)

Voilà...Pour le moment où j'en suis.
N'hésitez pas à me donner vos conseils si vous vous y connaissez ou si vous avez des idées

Affaire à suivre...

Le mieux et le moins couteux c'est de trouver une bonne TV cathodique, puis la démonter pour la rentrer dans la borne.

Je pensais partir là dessus aussi
D'après ce que j'ai trouvé comme info les cathodiques pc font aussi très bien l'affaire et sont peut être encore plus facile à trouvé à prix dérisoire...voir gratos bien souvent.

Je pensais que le tube était un 19 pouces mais en fait la communauté arcade m'a gentiment fait comprendre que c'était un 20 pouces.
Point positif, le forum sur lequel je me suis inscrit est très réactif et ils sont plutôt encourageant, pour eux ça a l'air d'être un problème mineur et visiblement les tubes ne semble pas être si difficile que ça a trouver
Reste à voir le prix maintenant...parce que j'imagine que dans le monde de l'arcade y a de quoi s'offrir plusieurs Smurf 2 selon les besoins

Salut Atmosfear,

Tu a neo-arcadia.com comme forum qui est pas mal, en plus ils ont fait un Glossaire te permettant de mieux comprendre certains termes utilisé par les personnes familiarisés avce le monde de l'Arcade.

Tu a bien un 20", le top serait de trouver le même, mais la je te conseil d'aller bruler un gros gros cierge tous les soirs entre* les vêpres * et avant les *Laudes de la Sainte Vierge * !!!


Haha



Apres tu peux faire une restauration plus dans l'air du temps avec ecran plats, system PandoraBox ou avec un Rapsberry et recalBox voir monter un pc et avoir une grose machine de guerre ( prévoir a faire des trou pour augmenter le nombre de boutons sur la borne .

Bref, tu n'a que l'0embarra du choix.

Avec un écran cathodique tu peux aussi brancher un Raspberry avec ça: https://www.rgb-pi.com/

@Fixoid, oui j'ai été faire un tour sur le glossaire de neo-arcadia,il est bien pratique
Mais ce n'est pas le forum que j'ai choisi pour m'inscrire, je suis sur Gamoover et ils sont plutôt de bons conseils pour le moment et ils me file plein de coup de main...je suis assez impressionné de leur réactivité et de leurs volonté à me trouver des solutions.
En moins de 24h j'ai eu plus de 10 réponses à mes questions et y a même un membre qui m'a contacté pour me proposer de passer direct chez moi et m'aider à réparer la borne (il habite à 20 bornes, sacré coup de bol).
Concernant la solution écran plat ça ne me tente pas du tout par contre. Au début c'est ce que je comptais faire (moins cher et surtout beaucoup moins de panne dans le temps) mais quand je me mets devant la borne et que je regarde le tube bombé à mort je me dis que c'est ça que je recherche...ça sera trop fade à mon goût un écran plat aux coins carrés

@Révo, j'ai envi de garder la connectiques jamma en fait et de jouer sur le vrai hardware. J'ai déjà une recalbox bien remplie et si c'est pour faire ça autant m'acheter un stick pour ma recalbox.

Concrètement pour le moment les gars du forum m'ont tous à l'unanimité conseillé de mettre le tube à la déchetterie et également d'y mettre la platine. La platine est une Monitronic et elle aurait la réputation d'avoir un signal plutôt médiocre et des pannes régulières...du coup ils me conseil de partir sur un combo tube/platine Hantarex mtc9000. En claire prendre un tube identique à celui d'origine et une platine de meilleur qualité.
Sur LBC il y en a entre 120 et 150€ en ce moment mais c'est des tarifs gonflés comme les jeux vidéos sur ebay et LBC, il faudra plutôt que je cherche sur des forums pour en trouver à tarif raisonnable.
Cela dit ils s'accordent tous à dire que c'est un combo hyper classique et assez facile à trouver.

Sinon le gars qui habite prêt de chez moi me propose une autre option...Sa doctrine c'est :

1- d'abords les solutions gratuites
2- puis les pas cher
3- enfin acheter le combo...en dernière limite.

Je me dis du coup pourquoi pas intégrer un cathodique tv dans un premier temps et continuer à sniper les forum jusqu'a trouver un combo à prix raisonnable car rien ne m'empêche de revenir à une configue d'origine par la suite

Voila pour le moment, en tout cas plusieurs options se profilent et ça me donne encore plus la niac pour m'y mettre!!!

A suivre...

oui tu as plusieurs solutions, les "gratuites" je ne pense pas honnetement que cela existe....

- retrouver un écran identique (pas gagné, car il faut vraiment le même pour la comptabilité avec la platine)

- changer combo écran / platine ; peut etre cher et tu n'auras "que" du jamma d'origine sauf si tu bricoles d'autres trucs derriere (MVS ou RPI2JAMMA, mais ca fait grimper forcément la note... et je ne parle même pas du prix des pcb ^^)

- virer le tout et mettre une cathodique en lieu/place. Mais ca oblige quand même à tout virer dedans, refaire le cablage.
+ Ajouter un RPI2SCART ou équivalent.

Bon bah apparemment j'ai une bonne étoile, j'ai échangé par téléphone hier soir avec le gars qui habite prêt de chez moi.
Il a le combo qu'il me faut avec l'alim en prime à prix raisonnable (testé par ses soins et non marqué). Il me propose de venir m'aider à le monter et de m'expliquer les bases de l'arcade (genre telle pin de la pcb jamma alimente tel bouton etc...). Et le pompon pour un newbee en électronique comme moi qui ne sait même pas se servir d'un multimètre (oui je part de très très très loin... ) il va m'explique comment me servir de ce fameux multimètre qui est indispensable à la maintenance et ça... des conseils de bidouilleur de bornes ça vaut de l'or pour moi!!!
On a parlé une petite heure au téléphone et il m'en a appris déjà des tonnes sur l'acade, il maîtrise méchamment son sujet
En résumé après 5 jours de recherche sur internet pour comprendre ce dont j'avais besoin pour réparer la borne, dont 24h de présence sur le forum Gamoover, le problème est résolu
Moi qui pensais avoir au moin 6 mois de recherche avant de la réparer, je suis suis sur le cul
Par contre la borne ne sera fonctionnelle qu'à la mi octobre, pendant les vacances scolaires, car je préfère attendre que les enfants soient chez les grand parents pour le faire tranquillement

On est bon là

Salut.

Super, excellent projet et beau potentiel.

Je restaure actuellement des Naomi, et je fais un topic très explicatif si tu veux.

Ah oui je veux bien Souki, merci
Les Naomi c'est quoi comme type d'écran, c'est du LCD?

Magnifique Atmosfear, tu es bien tombé du coup.

Après tu peux y mettre se que tu souhaite en fonction du budget, mais oui, une restauration à l'identique ou similaire reste le mieux.
tu compte ajouter des boutons , car la tu n'en as pas 6 sur chaque joueurs, au cas ou tu a besoin de jeux avec plusieurs coups possible, tels que les SF2 et autre jeux de castagne ^^ .

Dans un premier temps je vais la raviver pour qu'elle redevienne jouable mais après il y a de fortes chances pour que je la custom un peu...Les composants sanwa e sont pas très cher et l'installation a l'air on ne peut plus simple...à suivre...

Salut.

Mp.

Autrement, oui, le Sanwa c'est super.

Pour le reste, fais ce que tu souhaites pour le système, mais surtout, restes en écran cathodique pour garder les sensations d'époque, autrement, autant acheter un stick arcade et le brancher sur ta tv hd.

T'inquiète c'est crt jusqu'a ce qu'il n'y en ai plus sur terre
Merci pour le lien, je vais regarder ça des je suis posé au calme.

C'est bien.

Je viens de finir de lire ton WIP Souki...Y a du taff mais ça va tu es bien équipé
Tu part vraiment de loin avec tes 3 carcasses Naomi...j'aurais ni le courage ni les compétences pour en venir à bout.
Bon courage pour la suite, je suivrais avec intérêt ton WIP, merci

Bon ça y est on approche, le changement d'écran se fera lundi si tout va bien.
Je suis comme un gamin la veille de Noël

C'est bon, écran et platine changé, y a encore beaucoup de boulot mais ça progresse.
Je détail ça bientôt photo à l'appui

Atmostfear a écrit:

C'est bon, écran et platine changé, y a encore beaucoup de boulot mais ça progresse.
Je détail ça bientôt photo à l'appui

Ahhh superbe, tu a fait une partie importante alors.


Courage, tu verra bientôt le bout du tunnel et tu va te régaler.

Des photos!

J'ai plus internet depuis 2 jours....le technicien passe demain matin.
Je poste ça dès que je peu me connecter chez moi parce que pour le moment je ne peux me connecter qu'au boulot...c'est la merde

Atmostfear a écrit:

J'ai plus internet depuis 2 jours....le technicien passe demain matin.

Bon courage sans internet alors ;-)

J'espère que le technicien ne ressemble pas a celui la ^^

Non c'est pas lui, rassure toi

Alors, voilà où on en est,
Mon combo Hantarex 900E finalement (je pensais que ça serait un 9000 mais j'ai dû mal comprendre) à été installé lundi comme convenu.
J'ai eu des soucis internet ce qui fait que je n'ai pas pu donner de nouvelles plus tôt...

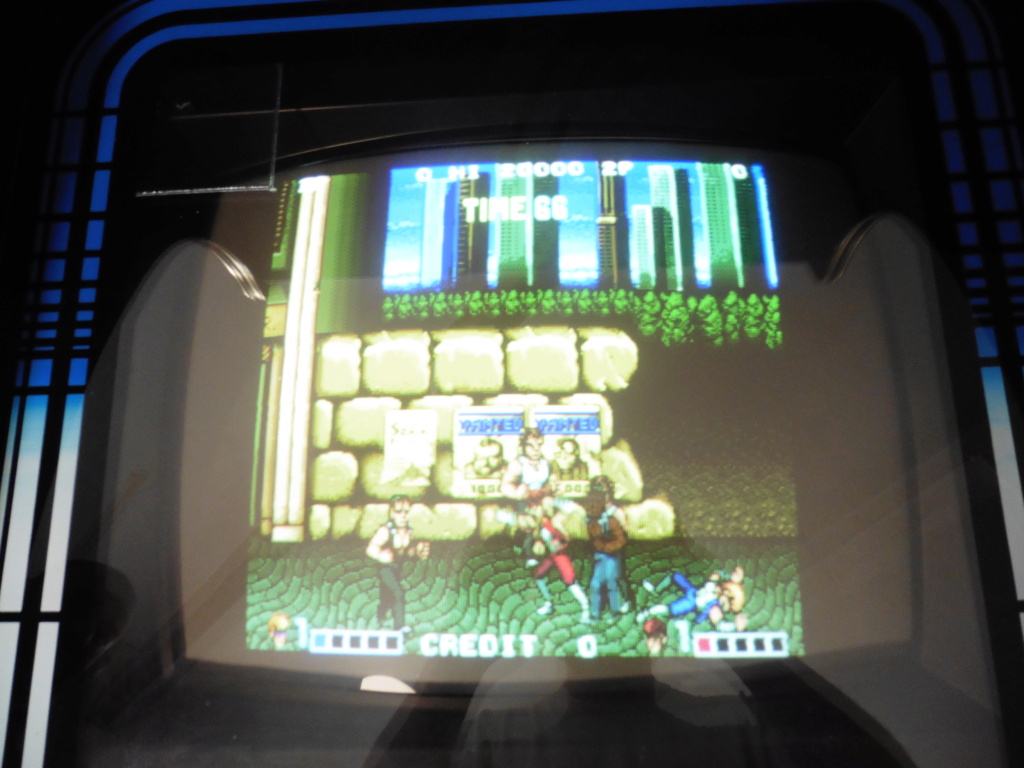

Test écran platine :


Installation de l'écran sans soucis, mis à part un ptit coup de bourre malgré que l'écran ai bien été déchargé, juste une petite chatouille rien de méchant.



On remonte tout et on allume...


Petit souci de PCB, mais en rebootant ça fonctionne


Le PCB glitch assez régulièrement ce qui est certainement dû au câblage des années 80 qui est en fin de vie ou au PCB ce qui rend la borne plus qu'instable.
Le vendeur m'a conseillé de refaire le câblage jamma, j'en ai donc commandé un qui est arrivé ce matin.
Pour le moment l'écran n'est pas calibré car nous avons constaté qu'après reboot le calibrage se réinitialisait...
Donc lundi soir la borne à retrouvé sa place avec un écran fonctionnel, mais pas calibré, en attente d'un câblage jamma neuf.


Pour le moment je viens de déballer le câblage jamma neuf (un vrai casse tête) et je constate déjà que je vais avoir pas mal de boulot car les cosses, les fiches et les embouts fournis ne correspondent pas forcément à ceux du câblage d'origine...
Aller courage, je vais demander de l'aide sur Gamoover, je vous tiens au jus

Bon courage, ça avance bien !
