Master system 1 avec une image jaune (plus de bleu)

Score : 8 Date d'inscription : 04/03/2018 Age : 45

Bonjour à tous,

je viens quérir votre aide car ma bonne vieille master system 1 vient de tomber subitement en panne !

Je la possède depuis +1an et y joue régulièrement. Je l'ai passé en 60hz dès que je l'ai eu et elle a tjs parfaitement fonctionné, pas le moindre soucis.

et hier soir, paf, plus de bleu à l'image, le RGB c'est transformé en RG Evil or Very Mad

Ayant l'habitude de réviser les Sega, je l'ai démonté et refais qq soudure pas top et testé la continuité avec mon multimètre, tout semble impeccable !!!

J'ai testé la continuité un peu partout du bout de la péritel au connecteur DIN8 jusqu'au CI et ne pense avoir rien oublié.

Tout semble normal, je ne comprend pas... J'ai testé sur ma CRT et ma LCD, idem !

Quelqu'un aurait il une piste ?

Merci d'avance. cheers

Hello,

As tu essaye de changer ton câble tv ?

Score : 8 Date d'inscription : 04/03/2018 Age : 45

Salut, non je n'en ai pas d'autre mais là encore sur ce câble (officiel) j'ai fait des tests de continuités.

Avant mes tests, vu que la console marchait bien avant, je me suis dit que j'avais cassé le câble ou le din en la rebranchant. Il semblerai (rien ne prouve que je n'ai rien oublié) que le câble soit ok...

je vais quand même essayer d'un trouver un pour m'en assurer mais j'y crois moyen.

Merci

https://youtu.be/_4LO-OGgFyE

Une tite vidéo si ça peut t aider

Score : 8 Date d'inscription : 04/03/2018 Age : 45

Merci de ton aide.

J'ai déjà vu cette vidéo et d'autres pour vérifier ma SMS et tout semble ok, c'est à ni rien comprendre...

Je me demande si c est pas un CI qui envoie pas/mal le bleu...

Les soudures sont assez propres ou je les ai refaites, les condo chimiques sont bien et aucun composant de semble avoir souffert... Je vais mettre des photos de ma carte mère.

Score : 8 Date d'inscription : 04/03/2018 Age : 45

Master system 1 avec une image jaune (plus de bleu) Wp_20110

Master system 1 avec une image jaune (plus de bleu) Wp_20111

Recto + Verso

Score : 8 Date d'inscription : 04/03/2018 Age : 45

Par contre, j'ai vu qu'il manquait une soudure (depuis tjs ?) et je l'ai rajouté/refaite.

Master system 1 avec une image jaune (plus de bleu) Wp_20112

La pate du milieu que j'ai du coup relié à la masse mais ça n'a rien changé... A noter qu'elle est bien soudé sur la vidéo que tu m'as envoyé.

Ce soir, je posterai l'image qui sort de la SMS, ça peux aider.

Score : 8 Date d'inscription : 04/03/2018 Age : 45

Alex Kidd (Alex Kidd) Score : 6472 Date d'inscription : 16/03/2010 Age : 35

Si t'es certain de ta prise vidéo, il faut essayer un autre câble RGB.

Oui faut déterminer si c est le câble qui merde

Score : 8 Date d'inscription : 04/03/2018 Age : 45

Je suis "a peu près" certains que tout est ok mais forcement... je rate un truc. Je vais récupérer une autre SMS1 complète d'ici la fin de semaine. Je pourrai faire d'autres test et y voir plus clair !

Merci de vos aides.

A suivre Rolling Eyes

Score : 8 Date d'inscription : 04/03/2018 Age : 45

J'ai donc récupéré une autre SMS1 complète et je confirme que mon ancien câble est ok... ça provient donc bien de la console.

Pas cool . Difficile à dire en ce cas

Bonjour,

J'ai le même problème que toi avec le Rouge, j'ai sorti le Voltmètre,
j'ai sondé tout le circuit, mais apres avoir contrôlé se qui sort de la chip 315-5124 , il n'y a rien sur le Rouge, il reste à 0 , donc la Chip est Dead .

Personne n'aurait une sms Dead mais avce la Chip encore bonne ???

Alors, j'ai retrouvé vite fait le plan de la SMS et la ou ce trouve les 3 pattes qui sortent le RGB

Master system 1 avec une image jaune (plus de bleu) Plan_s10

apres il faut vérifier la tension qui en sort depuis la Chip 315-5124 .

J'avais récup il y a qq temps 2 consoles avec souci via Révo (une SMS1 et une SMS2) et dans le 2 cas le chip qui gère l'affichage (VDP) est semi HS (composante couleur manquante en sortie).
Dans mon cas et dans les 2 cas, c'est le rouge qui est dead.

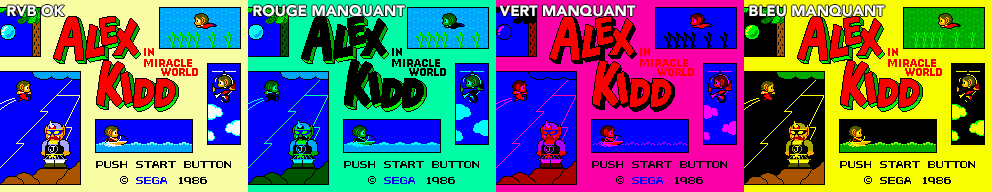

Un petit exemple des effets d'une couleur "manquante" :

Master system 1 avec une image jaune (plus de bleu) Rvb10

ichigobankai a écrit:: J'avais récup il y a qq temps 2 consoles avec souci via Révo (une SMS1 et une SMS2) et dans le 2 cas le chip qui gère l'affichage (VDP) est semi HS (composante couleur manquante en sortie).
Dans mon cas et dans les 2 cas, c'est le rouge qui est dead.

P****N de Chip 315-5124 .

Moi aussi j'ai une sms 1 avec Alexkidd et une couleur en moins .

Pour toi aussi il s'agit de Alex kid sur les Deux consoles . ??

Alex Kidd (Alex Kidd) Score : 6472 Date d'inscription : 16/03/2010 Age : 35

Donc à part changer la puce il n'y a pas de solution?

En l'état malheureusement non.
Faudrait cloner le chip du VDP et j'ai peur que ca coute quasi plus cher qu'une SMS en loose...

Alex Kidd (Alex Kidd) Score : 6472 Date d'inscription : 16/03/2010 Age : 35

Il n'est pas possible d'en produire une grosse quantité pour réduire les coups? Je suis sur que ça peut intéresser du monde.

Alex Kidd (Alex Kidd) Score : 6472 Date d'inscription : 16/03/2010 Age : 35

Grâce à Furtek je viens de découvrir le compte twitter de Caius: https://twitter.com/caiusarcade

Son dernier twitt:

Citation :: Happy New Year and all the best to you all!
Next reproductions in development :

- Irem 'KNA6021901'
- Sega '315-5242'
- Sega '315-5011'

Je vais essayer de le chauffer pour reproduire la Sega '315-5124' (MS1) et la Sega '315-5246' (SMS2), j'y crois pas trop mais bon ce serait intéressant de savoir comment il fait et le coût!

Sans vouloir me faire l'avocat du diable, c'est pas vraiment du même niveau entre quelques latch et refaire le vdp SMS...

Alex Kidd (Alex Kidd) Score : 6472 Date d'inscription : 16/03/2010 Age : 35

Révo a écrit:: Hey, just discovered your account (thanks to furtek). Good work mate, I'm impress! I'm looking to make reproduction of Sega '315-5124' (VDP of MS1) & Sega '315-5246' (VDP of SMS2), it's easy? Expensive? Cheers.

Caius a écrit:: Hi, I never dealt with these two Sega ASICs.But reproducing them is not not easy since they have also an analog part inside.Perhaps a decap would help in understanding the internal circuitry.Pinouts seem to be available though.

Bon du coup il faut chauffer furtek (mission impossible)^^
